فیول سیل کی داخلی ڈھانچہ کیا ہے؟

ہائیڈروجن اسٹیک کس کے لئے استعمال کیا جاتا ہے؟

ہائیڈروجن ایندھن کے خلیاتوہ آلات ہیں جو بجلی پیدا کرنے کے لئے ہائیڈروجن استعمال کرتے ہیں۔ ان کی اعلی بجلی کی کثافت ، ہلکے وزن ، چھوٹے سائز ، اور صفر کاربن کے اخراج کی وجہ سے ان کی وسیع پیمانے پر تحقیق کی جارہی ہے اور ان کا استعمال کیا جارہا ہے۔ہائیڈروجن ایندھن کے خلیاتگھروں ، کاروباری اداروں ، یا عوامی سہولیات کے ساتھ ساتھ برقی سائیکلوں ، کاروں اور یہاں تک کہ ڈرون کے لئے بھی بجلی کی فراہمی کے طور پر استعمال کیا جاسکتا ہے۔

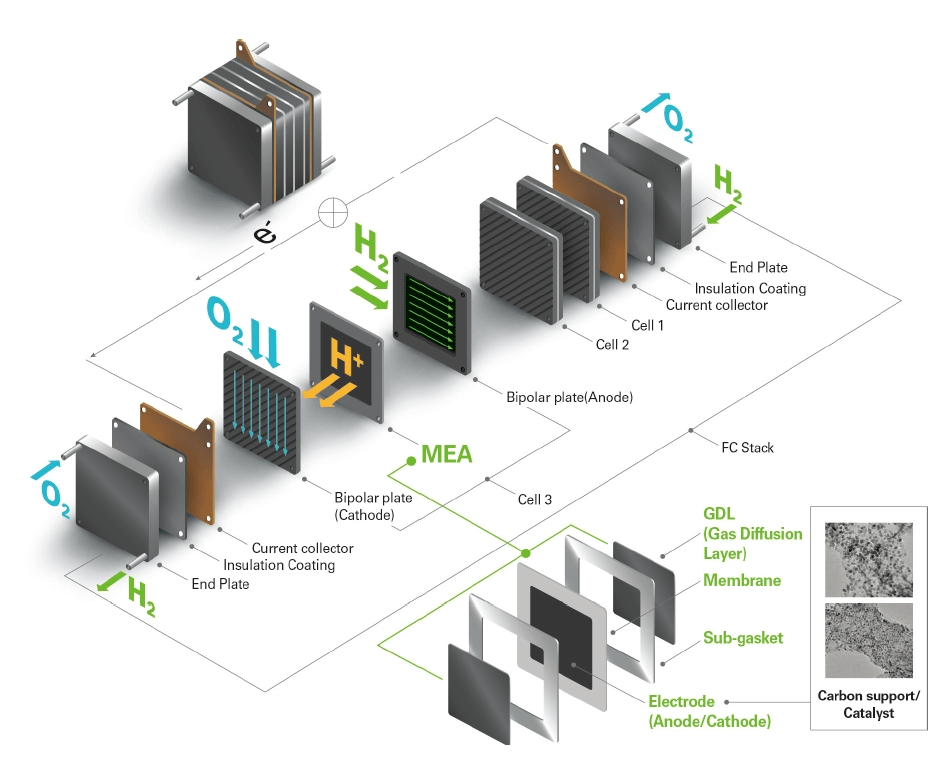

ہائیڈروجن فیول سیل اسٹیک کا اندرونی ساختی ڈیزائن کیا ہے؟

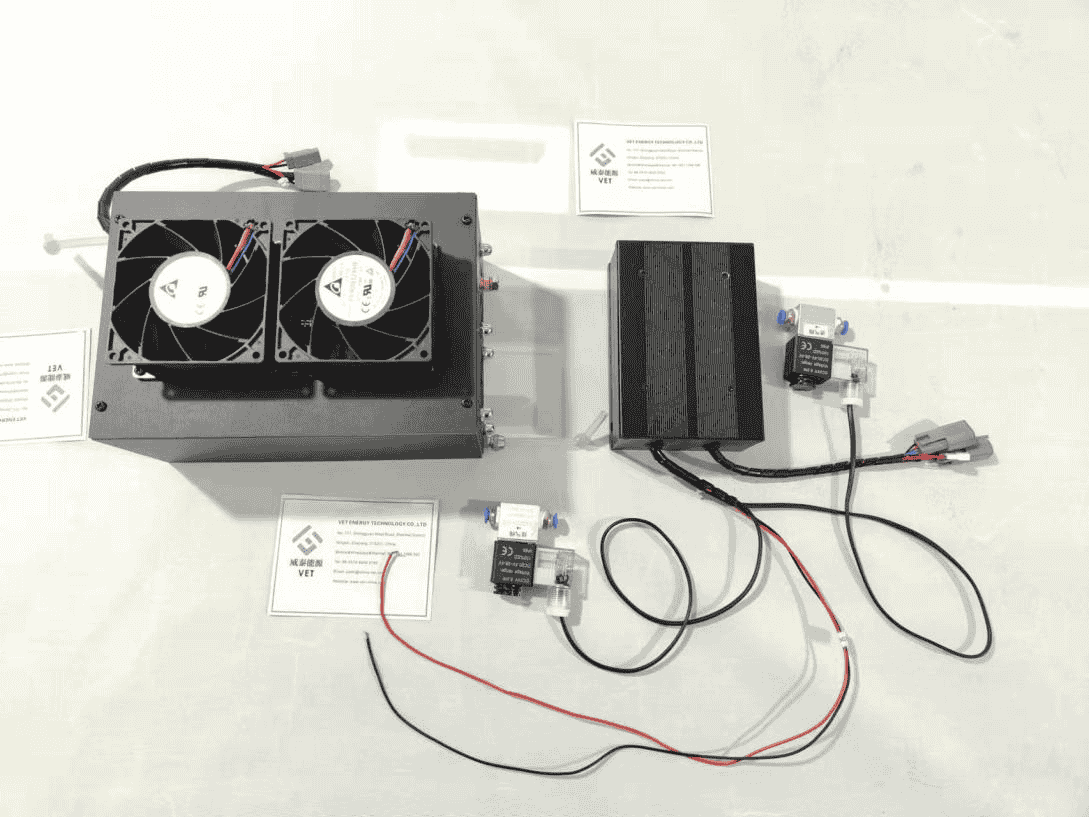

ایک واحد سیل a پر مشتمل ہوتا ہےجھلی الیکٹروڈ اسمبلی (MEA)اور aبائپولر پلیٹ(ایک طرف انوڈ ہے اور دوسری طرف کیتھوڈ ہے)۔ ہر ایک سیل کا وولٹیج تقریبا 0.6V ہے۔ a کی آؤٹ پٹ پاورایندھن سیل اس کے سائز پر منحصر ہے۔ ایک ہی خلیوں کی سطح کے رقبے کو اسٹیک اور اپنی مرضی کے مطابق بنانے کے لئے متعدد سنگل خلیوں کا استعمال زندگی میں مختلف بجلی کی ضروریات کو پورا کرنے کے لئے وولٹیج اور کرنٹ کو کنٹرول کرسکتا ہے۔ مثال کے طور پر ، کا وولٹیجویٹ انرجی 100W ہائیڈروجن اسٹیک12V ہے ، اور سنگل خلیوں کی تعداد 20 ہے۔

ہائیڈروجن ایندھن کے خلیاتعام طور پر متعدد واحد خلیوں کے ساتھ سجا دیئے جاتے ہیں۔ سیریز میں اسٹیک بنانے کے لئے ہر ایک سیل کا انوڈ ملحقہ سنگل سیل کے کیتھڈ سے منسلک ہوتا ہے۔ اسٹیکنگ مکمل ہونے کے بعد ، اسٹیک کے دو سرے بالترتیب کلیکٹر پلیٹ اور موجودہ مجموعہ اور بجلی کی تنہائی کو حاصل کرنے کے لئے موصل پلیٹ سے لیس ہیں۔ کلیکٹر پلیٹ ، ایک کوندکٹیو میڈیم کے طور پر ، بیٹری سیل کے الیکٹرانوں کو برآمد کرنے اور انہیں بیرونی سرکٹ میں متعارف کرانے کا ذمہ دار ہے ، جبکہ موصل پلیٹ بجلی کی حفاظت اور مستحکم آپریشن کو یقینی بناتی ہے ہائیڈروجن اسٹیک.

اختتامی پلیٹیں اسٹیک کے دونوں سروں پر نصب ہیں ، جو مکینیکل سپورٹ ، سگ ماہی اور تھرمل مینجمنٹ کا کردار ادا کرتی ہیں۔ آخری پلیٹیں عام طور پر کولنگ چینلز سے لیس ہوتی ہیں تاکہ یہ یقینی بنایا جاسکے کہ ایندھن سیل اسٹیک آپریشن کے دوران زیادہ سے زیادہ آپریٹنگ درجہ حرارت کی حد میں رہتا ہے۔ اختتامی پلیٹوں کو بولنگ کرکے ، پوری اسٹیک اسمبلی ساختی استحکام اور سگ ماہی حاصل کرتی ہے ، جس سے گیس اور بجلی کی کارکردگی کی وشوسنییتا کو یقینی بناتا ہے۔

ہائیڈروجن فیول سیل کے اجزاء کیا ہیں؟

جھلی الیکٹروڈ اسمبلی (MEA): جھلی الیکٹروڈ اسمبلی (MEA) کا بنیادی جزو ہےپروٹون ایکسچینج جھلی ایندھن سیل (PEMFC). عام طور پر ،اتپریرک اسپرے کیا جاتا ہے یا دونوں اطراف میں منتقل کیا جاتا ہےپروٹون ایکسچینج جھلی (PEM)کی 3 پرتیں حاصل کرنے کے لئےسی سی ایم، اور پھر aگیس بازی پرت (جی ڈی ایل)5 پرتوں کا MEA حاصل کرنے کے لئے سی سی ایم کے دونوں اطراف میں شامل کیا جاتا ہے۔ اگر ضروری ہو تو ، اسے ایک بنانے کے ل a ایک گسکیٹ شامل کیا جاسکتا ہے7 پرت چیزیں. کیٹیلسٹ سے ڈھکے ہوئے حصے کو ایکٹو ایریا کہا جاتا ہے۔ ویٹ انرجی فراہم کرسکتی ہےایندھن کے سیل کے لئے MEA، اور مختلف ضروریات کو پورا کرنے کے لئے فعال علاقے اور جھلی کے سائز کو اپنی مرضی کے مطابق بنایا جاسکتا ہے۔

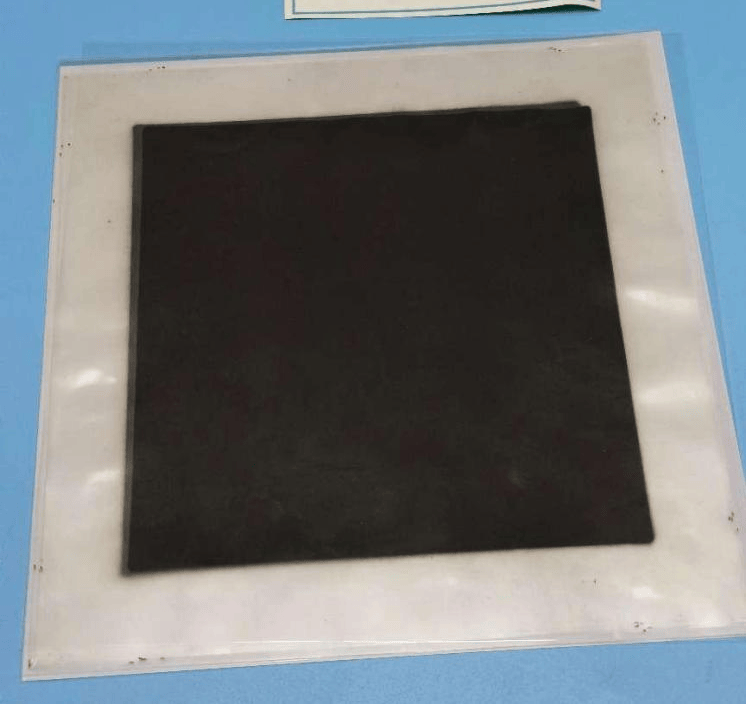

پروٹون ایکسچینج جھلی (PEM) کے دونوں اطراف میں کیٹیلسٹ ٹرانسفر پرنٹنگ

پروٹون ایکسچینج جھلی (PEM) پر کاتلیسٹ چھڑک رہا ہے

بائپولر پلیٹ:بائپولر پلیٹایک ہی بیٹری کے موجودہ کے انعقاد کے لئے ذمہ دار ہے ، لہذا بائپولر پلیٹاچھی چالکتا کی ضرورت ہے۔ کی سطح بائپولر پلیٹ گیس چینلز (بہاؤ کے کھیتوں) کے ساتھ کندہ ہے ، جس میں عام طور پر تین اقسام ہوتے ہیں: سرپینٹائن فلو فیلڈز ، متوازی بہاؤ والے کھیت ، اور باہمی بہاؤ والے کھیت۔ بہاؤ کے میدان کا کام ہائیڈروجن اور آکسیجن کو ایک ہی خلیے میں یکساں طور پر تقسیم کرنا اور وقت کے ساتھ پانی خارج کرنا ہے تاکہ اس کے الیکٹرو کیمیکل رد عمل کی کارکردگی کو یقینی بنایا جاسکے۔ہائیڈروجن فیول سیل. ویٹ انرجی مختلف قسم کی مہیا کرسکتی ہےبائپولر پلیٹیںاور تخصیص کی حمایت کریں۔

بائپولر پلیٹ

موجودہ کلکٹر: اس کا بنیادی کام موجودہ کو جمع کرنا اور اس کا انعقاد کرنا ہے جو رب کے ذریعہ تیار کیا گیا ہے ایندھن سیل اسٹیکموجودہ کے موثر بہاؤ کو یقینی بنانے کے لئے۔

موصلیت پلیٹ: موصلیت پلیٹ کا بنیادی کام واحد خلیوں کو روکنے کے لئے ہے یاایندھن سیل اسٹیکبیرونی دھات کے حصوں کے ساتھ مختصر گردش کرنے سے۔ اس کے علاوہ ، اسے اسٹیکنگ کمپریشن کی وجہ سے بڑے دباؤ اور اعلی درجہ حرارت کا مقابلہ کرنے کی ضرورت ہے۔

اختتام پلیٹ: اختتامی پلیٹ ایک ساختی جزو ہے جو دونوں سروں پر واقع ہےایندھن سیل. اس کا بنیادی کام ایندھن کے سیل کے لئے بیرونی مدد فراہم کرنا ہے ، اس کے استحکام کو برقرار رکھنا ہےایندھن سیل، اور گیس یا مائع رساو کو روکنے کے لئے ایندھن کے سیل اسٹیک پر مہر لگانے میں بھی مدد کریں۔

ہائیڈروجن فیول سیل کے لئے کون سے مواد کی ضرورت ہے؟

جھلی الیکٹروڈ: پروٹون ایکسچینج جھلیعام طور پر اسی فنکشن کے ساتھ نفین جھلی اور دیگر متبادل جھلیوں کی ہوتی ہے۔ قیمتی دھاتیں جیسےپلاٹینم، عام طور پر ہائیڈروجن ایندھن کے خلیوں کے لئے کاتالک کے طور پر استعمال ہوتے ہیں۔گیس بازی پرتعام طور پر ہوتا ہے کاربن پیپر یاکاربن کپڑا. گسکیٹ عام طور پر پی ٹی ایف ای مواد سے بنا ہوتا ہے۔

بائپولر پلیٹ: بائپولر پلیٹمختلف قسم کے مواد سے بنا ہوسکتا ہے ، جیسے دھات ، لیپت دھات ، گریفائٹ ، سی-سی جامع مواد وغیرہ۔ اپنے ساتھ ویٹ انرجی سیلز ٹیم تک پہنچنے کے لئے آزاد محسوس کریںانکوائری، اور ہم آپ کی مخصوص ضروریات کو پورا کرنے کے لئے ایک حل تیار کریں گے۔

کلکٹر پلیٹ: عام طور پر تانبے کی پلیٹ۔

موصلیت پلیٹ: عام طور پر مصنوعی مادے سے بنا ہوا موصلیت اور کچھ لچک کے ساتھ بنا ہوا ہے۔

اختتام پلیٹ: ویٹ انرجی سٹینلیس سٹیل اور دیگر دھات کے کھوٹ کے اختتام پلیٹوں کو مہیا کرتی ہے۔
