ہائیڈروجن فیول سیل اسٹیک کس طرح کام کرتا ہے？

ہائیڈروجن فیول سیل اسٹیک کیا ہے؟

ایک ہی سیل کا وولٹیج عام طور پر بہت کم ہوتا ہے ، اکثر ایک وولٹ سے بھی کم ہوتا ہے۔ زیادہ تر صارفین (جیسے 6V ، 12V ، یا 24V) کی اعلی وولٹیج کی ضروریات کو پورا کرنے کے لئے ، مینوفیکچر عام طور پر متعدد انفرادی خلیوں کو ایک ساتھ اسٹیک کرتے ہیں۔ یہی وجہ ہے کہ ایندھن کے خلیوں کو عام طور پر بطور حوالہ دیا جاتا ہےایندھن سیل اسٹیکس.

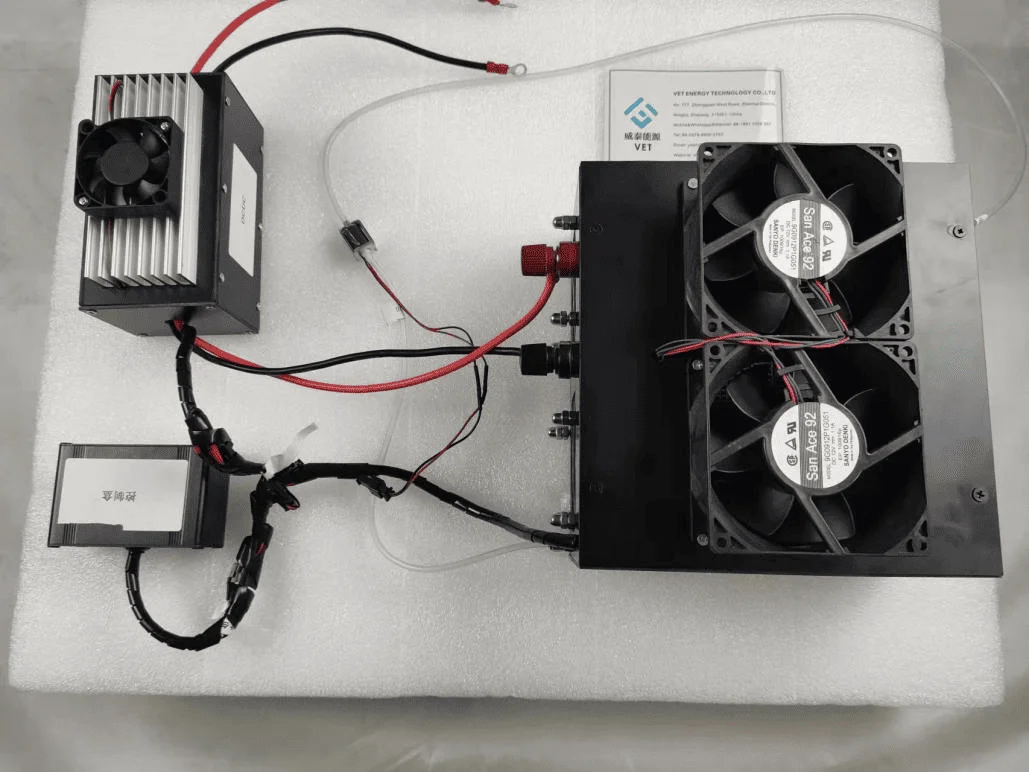

1000W ہائیڈروجن فیول سیل اسٹیک

ہائیڈروجن ایندھن کے خلیاتوہ آلات ہیں جو ہائیڈروجن اور آکسیجن میں کیمیائی توانائی کو براہ راست الیکٹرو کیمیکل رد عمل کے ذریعہ بجلی کی توانائی میں تبدیل کرتے ہیں۔ روایتی ایندھن کے خلیوں کے مقابلے میں ،ہائیڈروجن ایندھن کے خلیاتتوانائی کے استعمال کی اعلی کارکردگی ہے۔ کا ایک اور فائدہہائیڈروجن ایندھن کے خلیاتیہ ہے کہ انہیں دہن کی ضرورت نہیں ہے ، لہذا وہ آلودگی پھیلانے والی گیسوں اور دھول جیسے کاکس ، NOX ، سوکس ، وغیرہ کو روایتی دہن ایندھن کی طرح جاری نہیں کرتے ہیں۔ہائیڈروجن ایندھن کے خلیاتبجلی پیدا کرنے کے عمل کے دوران صرف پانی اور گرمی پیدا کریں ، اور نقصان دہ مادے پیدا نہ کریں ، لہذا وہ ماحول دوست ہیں۔

فیول سیل اسٹیک کا ڈیزائن ڈھانچہ کیا ہے؟

ہائیڈروجن ایندھن کے خلیاتعام طور پر متعدد واحد خلیوں کے ساتھ سجا دیئے جاتے ہیں۔ ایک ہی خلیے کی ساخت پر مشتمل ہےکچھ, بائپولر پلیٹ(ایک طرف انوڈ ہے ، دوسری طرف کیتھوڈ ہے) ، ایک ہی خلیے کا انوڈ کسی دوسرے واحد خلیوں کے کیتھوڈ سے منسلک ہوتا ہے ، اور ایک سے زیادہ سنگل خلیوں کو سیریز میں منسلک کرنے کے بعد ، موجودہ جمع کرنے والے اور موصل پلیٹوں کو دونوں سروں پر نصب کیا جاتا ہے ، اور آخر میں دو اختتامی پلیٹیں شامل کی جاتی ہیں اور بولٹ کے ساتھ طے ہوجاتی ہیں ، اور اسٹیک جمع ہوتا ہے۔

ویٹ انرجی فیول سیل سنگل سیل کا ڈیزائن وولٹیج 0.6V ہے ، اور موجودہ کا تعین اس کے فعال علاقے سے ہوتا ہےکچھ، اور سائز کو اپنی مرضی کے مطابق بنایا جاسکتا ہے۔ مثال کے طور پر ، ویٹ انرجی کا وولٹیج100W ہائیڈروجن فیول سیل اسٹیک12V ہے ، اور سنگل خلیوں کی تعداد 20 ہے۔

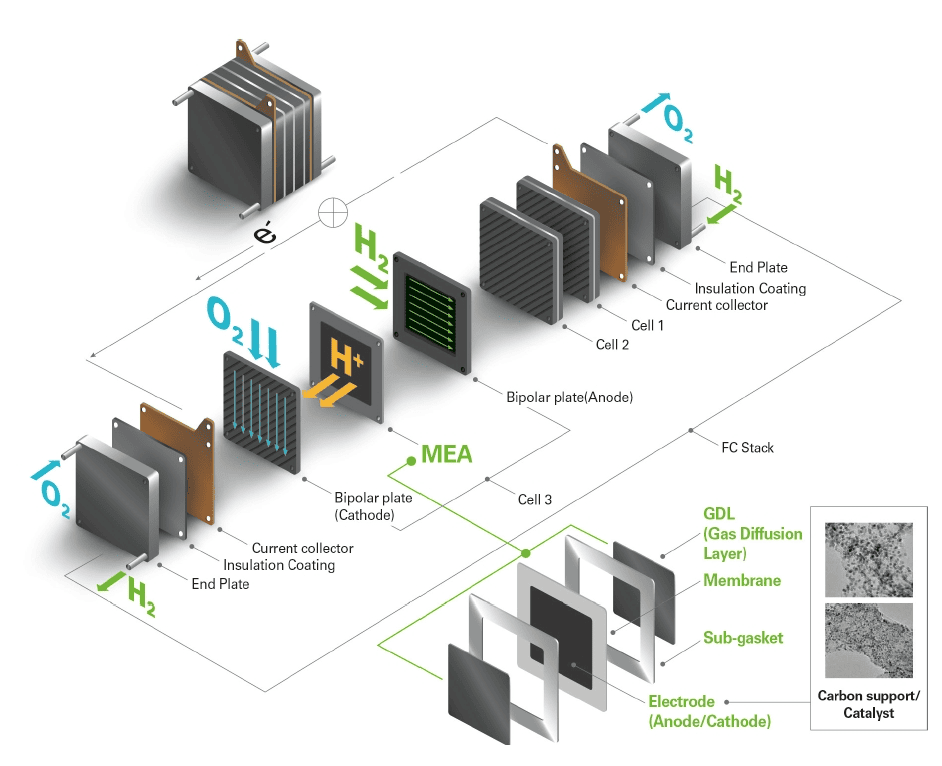

فیول سیل اسٹیک کا ڈیزائن ڈھانچہ

● جھلی الیکٹروڈ اسماسBLY (MEA): The جھلی الیکٹروڈموجودہ میں ہائیڈروجن اور آکسیجن کے الیکٹرو کیمیکل رد عمل کو اتپریرک کرکے موجودہ کو پیدا کرتا ہے اور پروٹون کی ترسیل کا احساس کرتا ہےایندھن سیل اسٹیک. یہ موثر آپریشن کے لئے بنیادی جزو ہےایندھن کے خلیات. ویٹ انرجی متعدد قسم کی اپنی مرضی کے مطابق فراہم کرسکتی ہےکچھمختلف مطالبات کو پورا کرنے کے لئے۔

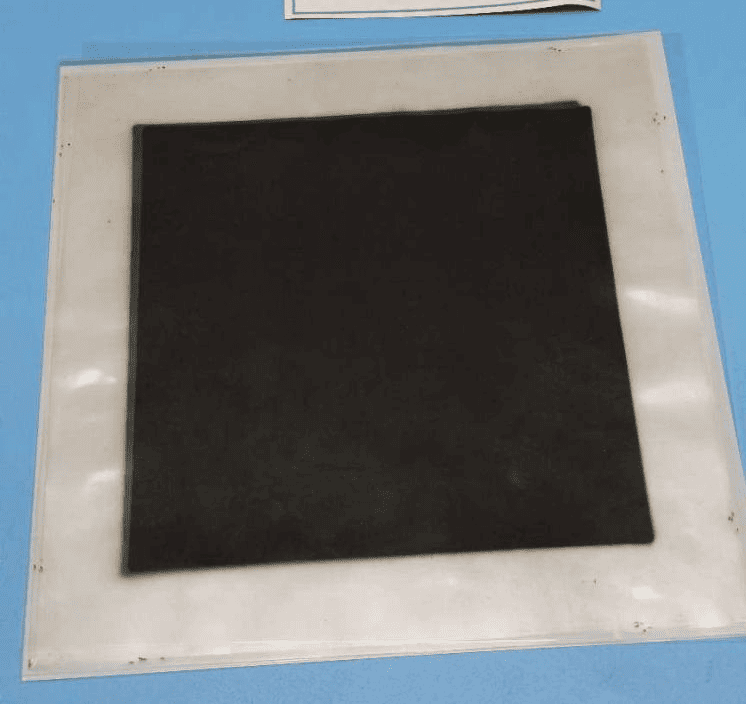

3 پرت کا MEA کاتالسٹ کو پروٹون ایکسچینج جھلی میں منتقل کرکے حاصل کیا گیا

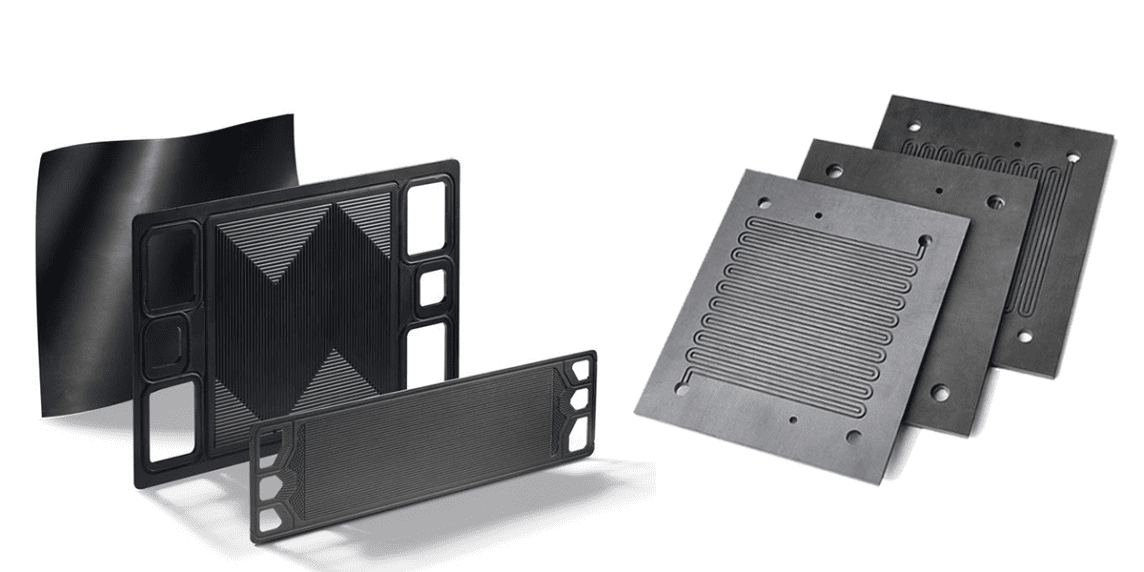

●  بائپولر پلیٹ: بائپولر پلیٹبجلی کے انعقاد ، گیس کو موڑنے ، معاونت کرنے کا کردار ادا کرتا ہےجھلی الیکٹروڈاور میں مکینیکل ساختی مدد فراہم کرناایندھن کے خلیات، جبکہ الیکٹرو کیمیکل رد عمل کی موثر ترسیل کو یقینی بنانے کے لئے رد عمل گیسوں (جیسے ہائیڈروجن اور آکسیجن) کو یکساں طور پر تقسیم کرنے میں مدد کرتے ہیں۔ ویٹ انرجی سپلائی اپنی مرضی کے مطابقبائپولر پلیٹیںبہت سی قسموں کی

دوئبرووی پلیٹ

●  موجودہ کلکٹر: مرکزی کام موجودہ کے موثر بہاؤ کو یقینی بنانے کے لئے اسٹیک کے ذریعہ تیار کردہ موجودہ کو جمع کرنا اور ان کا انعقاد کرنا ہے۔ یہ عام طور پر تانبے کی پلیٹ ہوتی ہے۔

●  موصلیت پلیٹ: موصلیت کی پلیٹ بنیادی طور پر الیکٹریکل تنہائی کے لئے استعمال ہوتی ہےایندھن کے خلیاتمختلف واحد خلیوں کے مابین مختصر سرکٹس کو روکنے کے لئے۔ موصلیت کی پلیٹ اسٹیک کے اندر استحکام کو برقرار رکھنے اور ہر یونٹ کی برقی کارکردگی اور حفاظت کو یقینی بنانے میں مدد کرتی ہے۔

●  اختتامی پلیٹیں: اختتامی پلیٹیں اسٹیک کے دونوں سروں پر واقع ہیں۔ ان کا بنیادی کام اسٹیک کے لئے بیرونی مدد فراہم کرنا اور اسٹیک کے استحکام کو برقرار رکھنا ہے۔ وہ سیل پر بھی مدد کرتے ہیںایندھن سیل اسٹیکگیس یا مائع رساو کو روکنے کے لئے۔

فیول سیل اسٹیک کا اصول کیا ہے؟

کے کام کرنے کا اصولپروٹون ایکسچینج جھلی ایندھن سیلکیا ہے کہ ہوا سے ہائیڈروجن اور آکسیجن براہ راست الیکٹرو کیمیکل رد عمل کے ذریعہ پانی ، بجلی اور گرمی پیدا کرتی ہے۔

جب ہائیڈروجن انوڈ سائیڈ میں داخل ہوتا ہے تو ، ہائیڈروجن (ایچ₂) پروٹون (h⁺) اور الیکٹران (ای^-) پلاٹینم کاتالسٹس کی کارروائی کے تحت۔ h⁺آئنوں کے ذریعے کیتھوڈ کی طرف منتقل ہوتے ہیںپروٹون ایکسچینج جھلی، جبکہ الیکٹران （e^-） سے گزر نہیں سکتاپروٹون ایکسچینج جھلیاور بیرونی بوجھ کے استعمال کے ل current موجودہ بنانے کے لئے صرف بیرونی سرکٹ کے ذریعے بہہ سکتا ہے۔ آکسیجن (o₂) پروٹونز کے ساتھ رد عمل ظاہر کرتا ہے (h⁺) جو جھلی اور الیکٹرانوں سے گزرتا ہے (ای^-) کی کارروائی کے تحت بیرونی سرکٹ سے منتقلاتپریرکپانی پیدا کرنے کے لئے (h₂o). چونکہ کیتھوڈ پلیٹ کو فراہم کی جانے والی آکسیجن ہوا سے حاصل کی جاسکتی ہے ، جب تک کہ ہائیڈروجن کو انوڈ پلیٹ میں مسلسل فراہم کیا جاتا ہے ، لہذا کیتھوڈ پلیٹ کو ہوا فراہم کی جاتی ہے ، اور پانی (بھاپ) کو وقت کے ساتھ چھین لیا جاتا ہے ، لہذا بجلی مسلسل فراہم کی جاسکتی ہے۔

انوڈ رد عمل: H₂ → 2H⁺ + 2E⁻

کیتھوڈ رد عمل: O₂ + 4H⁺ + 4E⁻ → 2H₂O

مجموعی طور پر رد عمل: H₂ + 1/2 O₂ → H₂O + بجلی + حرارت

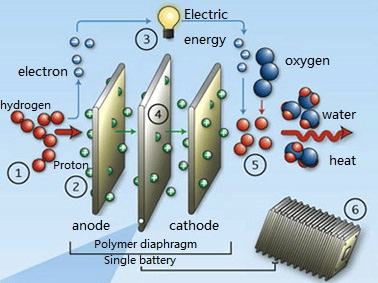

ہائیڈروجن فیول سیل ورکنگ اصول آریھ

ویٹ انرجی ایک کارخانہ دار ہے جس میں مہارت حاصل ہےہائیڈروجن ایندھن کے خلیاتکئی سالوں سے۔ ویٹ انرجی کے پاس ہائیڈروجن ٹکنالوجی اور مصنوعات کو مسلسل جدت اور ترقی دینے کے لئے اپنی لیبارٹری ٹیم ہے۔ ویٹ انرجی فیکٹری کو محفوظ ، صاف ، قابل اعتماد ، اور حاصل کرنے کے لئے ڈیزائن کیا گیا ہےاعلی کارکردگی ہائیڈروجن فیول سیلڈیزائن

اس کے بارے میں مزید جاننے کے لئے آج ہی ہم سے رابطہ کریںویٹ انرجی ہائیڈروجن فیول سیل.
