1. پروڈکٹ پروفائل

پروڈکٹ کا جائزہ

JRF-H35-01TAgas سلنڈر پریشر ریلیف والو ایک گیس سپلائی والو ہے جو خاص طور پر چھوٹے ہائیڈروجن سپلائی سسٹمز جیسے 35MPa کے لیے ڈیزائن کیا گیا ہے۔ڈیوائس، اسکیمیٹک ڈایاگرام اور جسمانی اشیاء کے لیے تصویر 1، شکل 2 دیکھیں۔

JRF-H35-01TA سلنڈر پریشر ریلیف والو انٹیگریٹڈ ڈیزائن کو اپناتا ہے، بشمول پریشر گیج، سیفٹی والو، ون وے فلنگ والو، مینوئل سوئچ والو، فلٹر، ثانوی پریشر ریلیف والو۔

تصویر 1 JRF-H35-01TA سلنڈر پریشر ریلیف والو کا اسکیمیٹک خاکہ

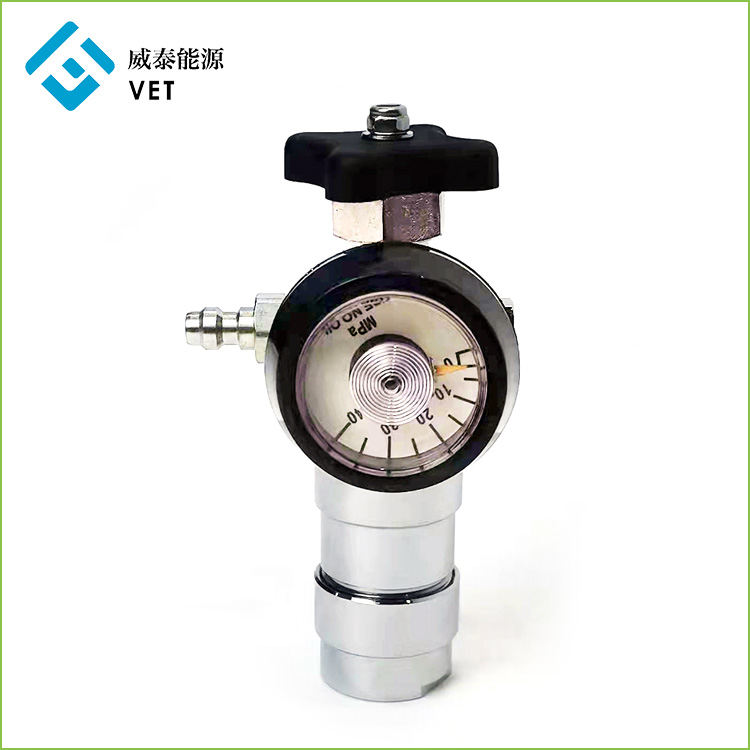

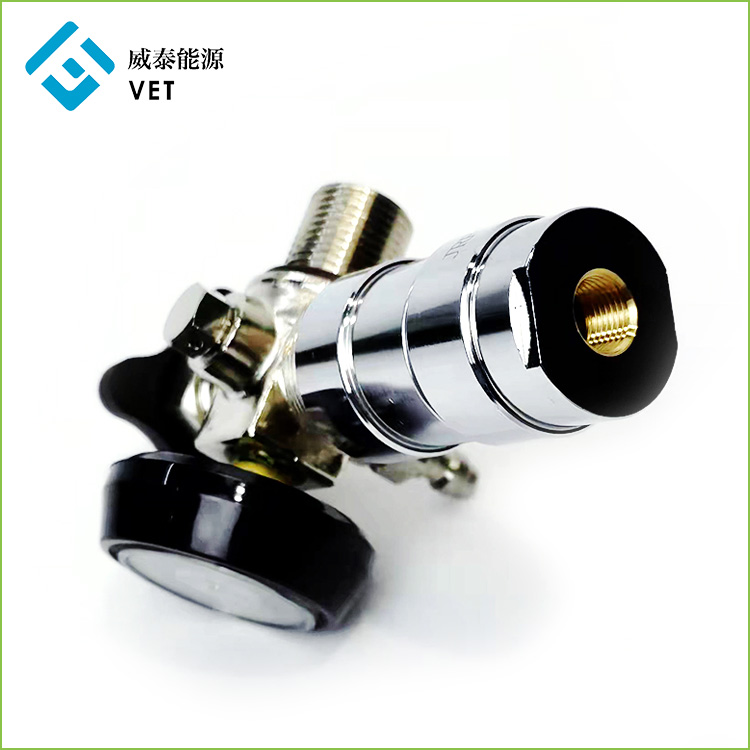

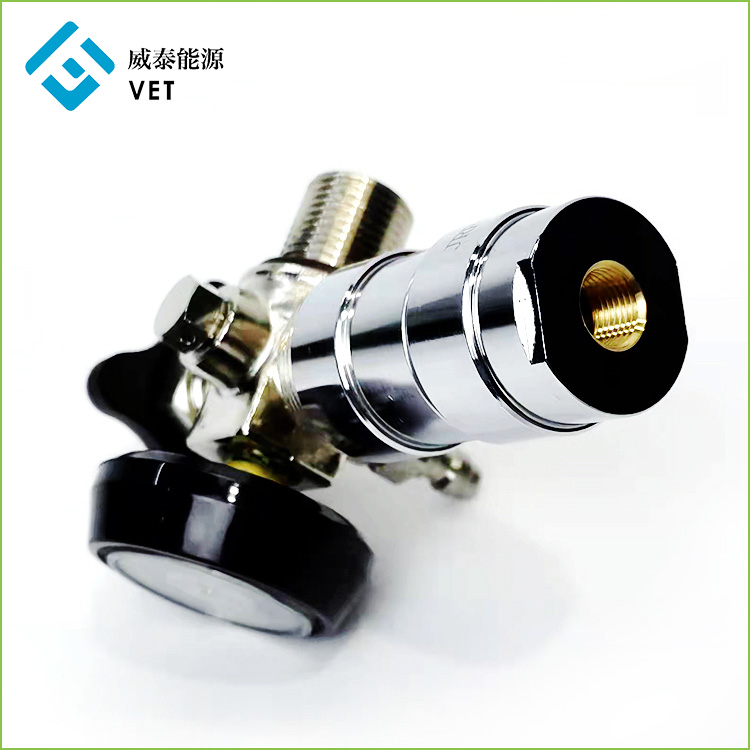

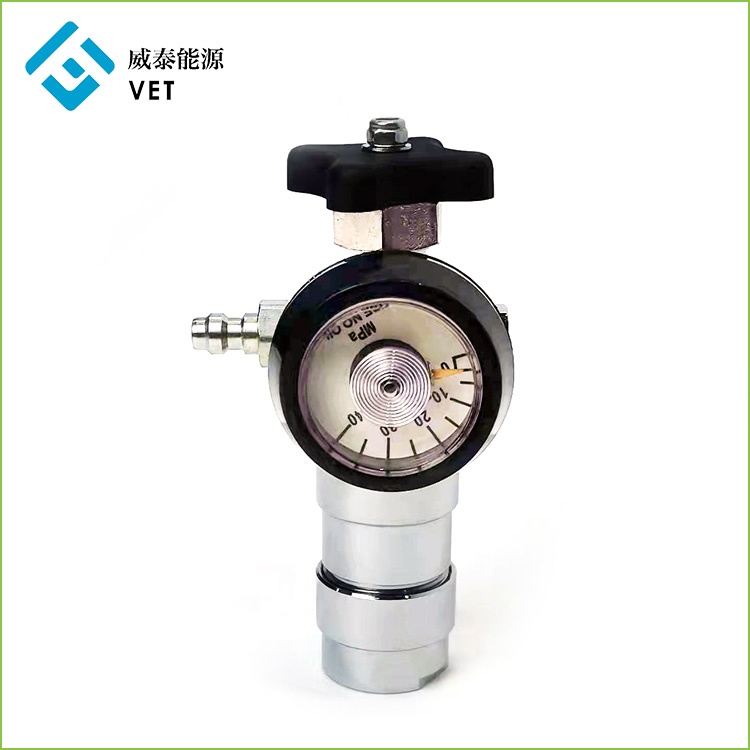

تصویر 2 JRF-H35-01TA سلنڈر پریشر ریلیف والو کی فزیکل ڈرائنگ

سلنڈر پریشر ریلیف والو ماڈیول
JRF-H35-01TAcylinder ریلیف والو ثانوی فارورڈ پریشر ریگولیشن موڈ کو اپناتا ہے، اعلی آؤٹ لیٹ پریشر کی درستگی، اچھی استحکام اور کم وائبریشن کے ساتھ۔

ایک طرفہ بھرنے والا والو

JRF-H35-01TAcylinder پریشر ریلیف والو اصل ون وے فلنگ والو کا استعمال کرتا ہے، جب ماڈیول فلا ہوتا ہے تو اسٹاپ والو کے طور پر کام کرتا ہے۔ والو کو سوئچ کیے بغیر دستی سوئچ والو کو بند رکھیں۔

2. تکنیکی اشاریہ

JRF-H35-01TA تکنیکی ڈیٹا

3. انٹرفیس ڈیٹا

سلنڈر انٹرفیس ڈیٹا (مطالبہ پر اپنی مرضی کے مطابق)
سلنڈر انٹرفیس M18x1.5 تھریڈ ہے اور سنگل O-رنگ اینڈ سرفیس کے ساتھ بند ہے۔
مخصوص جہتوں کے لیے تصویر 3 دیکھیں۔

شکل 3. سلنڈر انٹرفیس ڈیٹا

گیس بھرنے والا انٹرفیس ڈیٹا (مطالبہ پر اپنی مرضی کے مطابق)
inflatable انٹرفیس ایک طرفہ ہوا بھرنے والو کے طور پر ڈیزائن کیا گیا ہے.
مخصوص جہتوں کے لیے شکل 4 دیکھیں۔

تصویر 4. گیس بھرنے والا انٹرفیس ڈیٹا

کم پریشر آؤٹ لیٹ انٹرفیس ڈیٹا (مطالبہ پر اپنی مرضی کے مطابق)
کم پریشر آؤٹ لیٹ انٹرفیس Rc1/8 ہے، مخصوص جہتوں کے لیے شکل 5 دیکھیں:

شکل 5. کم پریشر آؤٹ لیٹ ڈیٹا

4. ہدایات استعمال کریں۔

JRF-H35-01TA سلنڈر پریشر ریلیف والو کی دو آپریٹنگ حالتیں ہیں: افراط زر اور افراط زر۔

افراط زر کی حالت
جب JRF-H35-01TA سلنڈر پریشر ریلیف والو فلا ہوا ہو تو دستی سوئچ والو کو بند کریں اور فلیٹ کرنے کے لیے ہائی پریشر انفلیشن پائپ (شکل 6) کو یک طرفہ فلنگ والو میں داخل کریں۔ پہلے سے طے شدہ دباؤ پر فلانے کے بعد، استعمال کے لیے ہائی پریشر انفلیشن پائپ کو ہٹا دیں۔

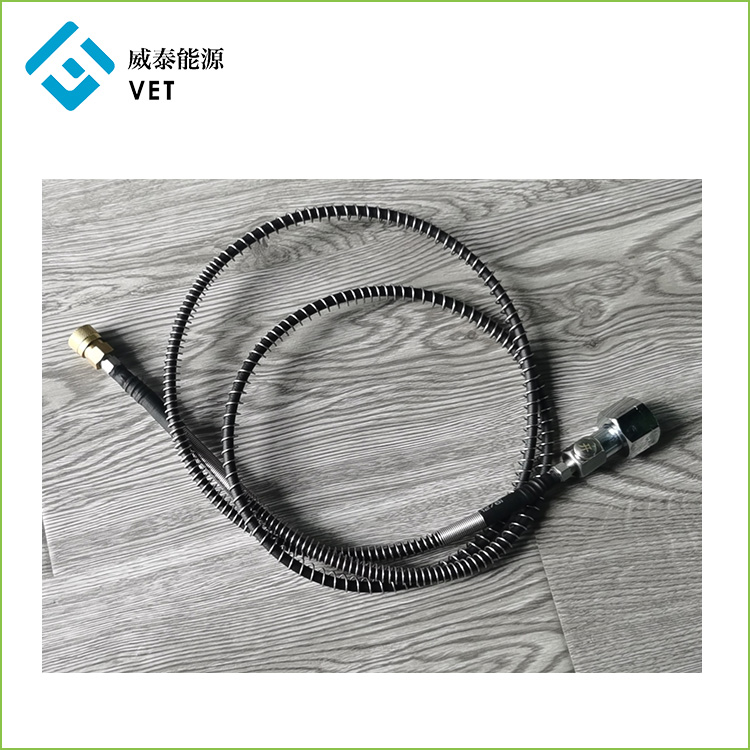

تصویر 6. ہائی پریشر انفلیشن پائپ (ماڈل: YQF-1-CQG3(1.5m)

افراط زر کی حالت
جب JRF-H35-01TA سلنڈر پریشر ریلیف والو کام کر رہا ہو تو نیچے کی طرف گیس کی فراہمی کے لیے مینوئل سوئچ والو کو کھولیں۔
